在工程設計中，CAD軟件是相對獨立的系統，設計人員用CAD軟件進行產品設計，輸出圖紙和有關的技術文檔，內含BOM所需的基本信息，卻不能實現將這些信息在各個系統之間進行交換和共享。PDM（產品數據管理）系統已成為產品設計研發企業的重要管理工具，CAD集成接口技術和ERP集成接口技術是PDM系統的重要組成部分。本文以三品PDM系統的CAD集成技術為例，詳細介紹如何實現三品PDM系統與三維CAD設計軟件的緊密集成，將設計人員設計出來的圖紙和圖紙上的關鍵數據（版本、零部件信息等）進行有效管理，實現兩者的數據的一致與共享，消除“信息化孤島”，確保產品設計數據的完整性、正確性。

三品PDM支持“圖紙驅動”的設計研發模式，對市面上常見的二維/三維機械設計CAD、電路設計EDA提供深度集成的接口和工具。其集成的三維CAD包括 Pro/ENGINEER 、Solidworks 、UG 、Solid Edge等，二維CAD包括AutoCAD、中望、浩辰、CAXA等；電子設計EDA包括Protel/AD，Cadence等。一方面系統能夠從已完成的圖紙中提取物料的屬性信息和裝配信息，自動生成產品結構樹和BOM物料清單；更深入地，三品PDM提供集成在設計軟件中的在線菜單，實現從設計軟件中對三品PDM存儲的數據進行查詢、獲取、編輯等操作；系統還提供細致的設計輔助功能，當工程師修改圖紙時，自動判斷有相互裝配關系或相互參數約束關系的圖紙，避免設計改動的遺留，提高設計輸出的準確率。

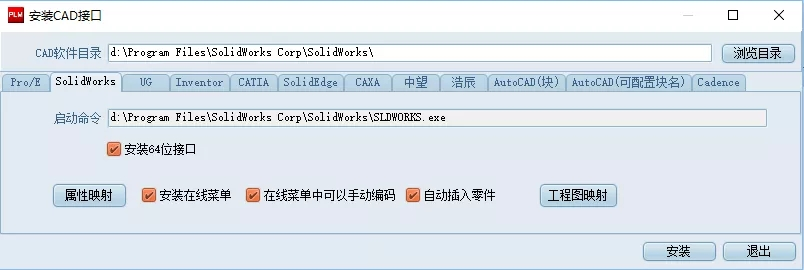

- CAD集成接口 -

規范企業的圖紙模板

為了更好解決圖紙模板使用不規范出現的問題，PDM系統支持將圖紙的標準固化到新建的菜單中，從創建階段開始就規范了企業的標準，新建菜單中的模板可以統一圖紙模板的版本、統一圖紙模板裝配體屬性和零件屬性、統一模型與工程圖的屬性映射關聯。

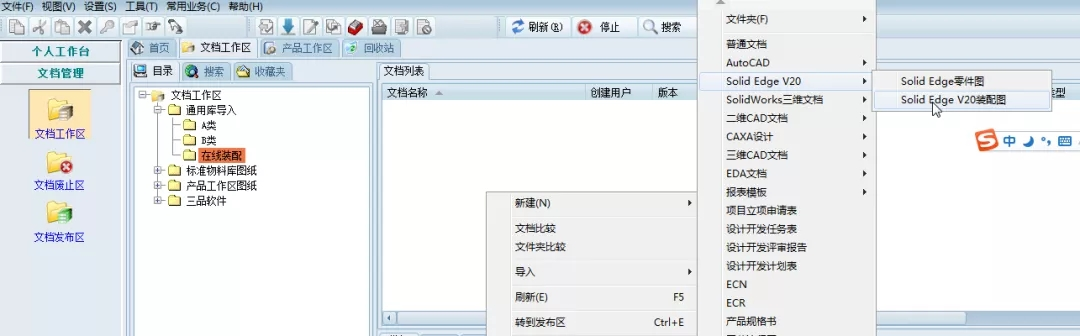

示例：將企業的圖紙標準模板固化到PDM系統的新建菜單中

規范圖紙屬性填寫

為了更好解決圖紙屬性值填寫不規范出現的問題，PDM系統支持圖紙屬性值使用枚舉項方式、圖紙屬性的圖號或物料編碼可以通過PDM系統的編碼規則自動領取。

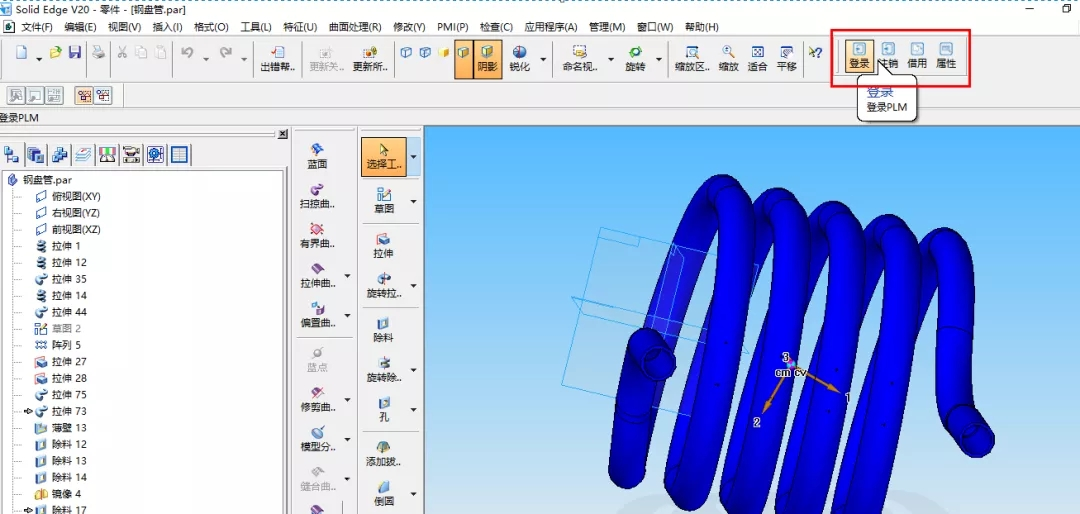

示例：在設計軟件中提供嵌入式的在線菜單功能

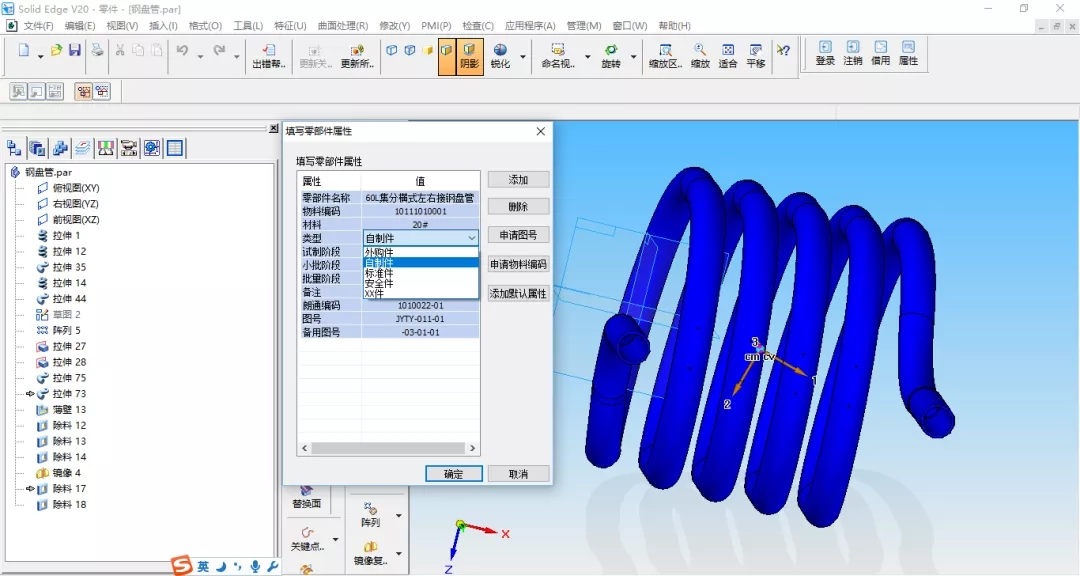

示例：在設計軟件中圖紙屬性能固化為枚舉項方式使用

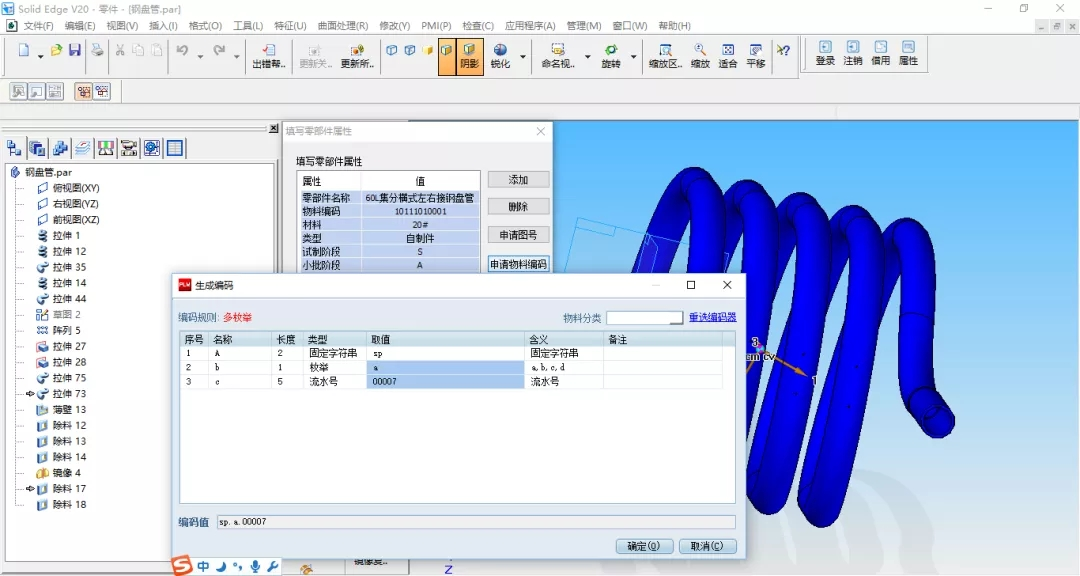

示例：在設計軟件中能領取PDM系統的物料編碼

校驗Solid Edge的圖紙屬性

為了更好解決圖紙屬性的規范性和完整性，符合規范的圖紙可以進入系統，不符合規范的圖紙系統會按照校驗設置提醒用戶那些圖紙不滿足要求。

PDM系統支持以下設置：

1）裝配體的校驗范圍、零件的校驗范圍。

2）圖紙屬性的必填項，屬性值為空則不符合規范。

3）圖紙屬性的必選項，屬性不存在則不符合規范。

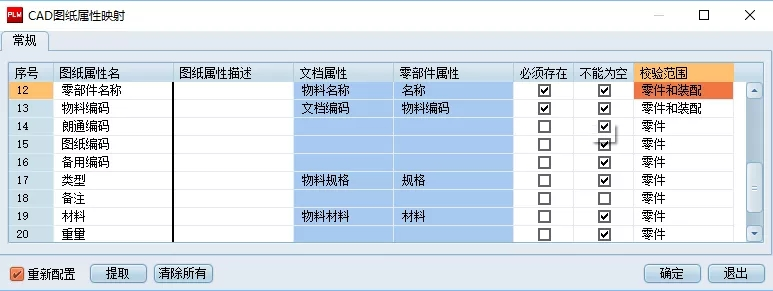

示例：設置圖紙進入PDM系統的統一規范

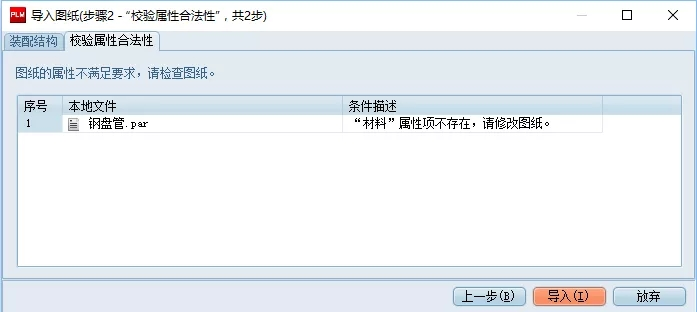

示例：不符合規范的圖紙進入PDM系統時系統會提醒

調用PDM系統圖紙快速裝配

為了更好解決在設計過程中裝配出現的問題，可以借用PDM系統中的零部件圖紙在Solid Edge軟件中快速裝配，也可以利用PDM系統中的零部件圖紙在Solid Edge軟件中快速替換裝配體中的零部件。

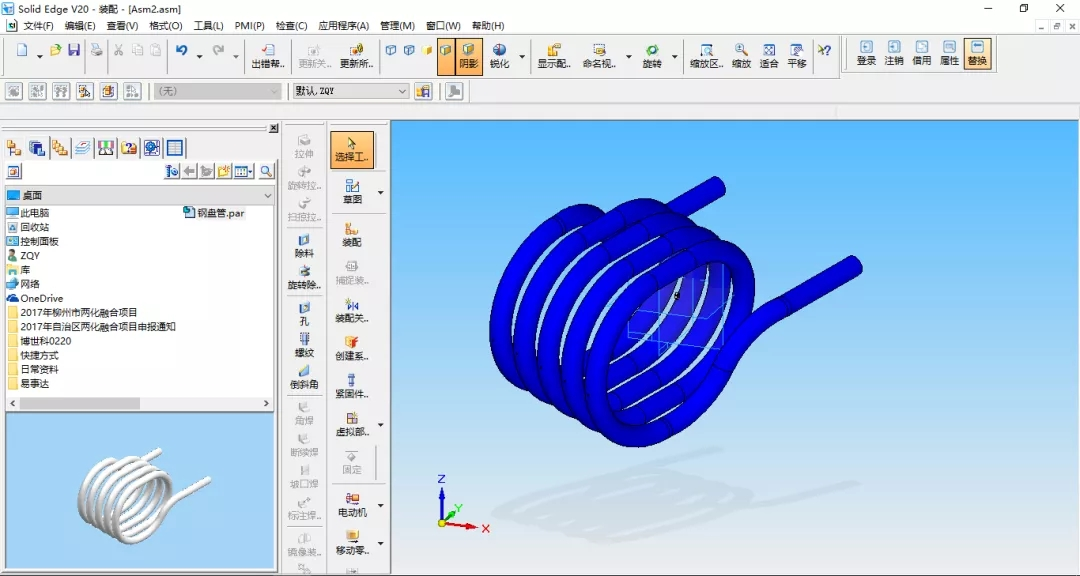

示例：在Solid Edge軟件中借用PDM系統的模型圖進行快速裝配

示例：在Solid Edge軟件中借用PDM系統的模型圖快速替換裝配體的零件

提取圖紙信息生成產品結構樹

為了更好解決BOM清單的準確性、快速導出等問題，PDM系統支持從Solid Edge圖紙信息中提取屬性信息和裝配信息，自動生成產品結構樹，匯總BOM信息等。

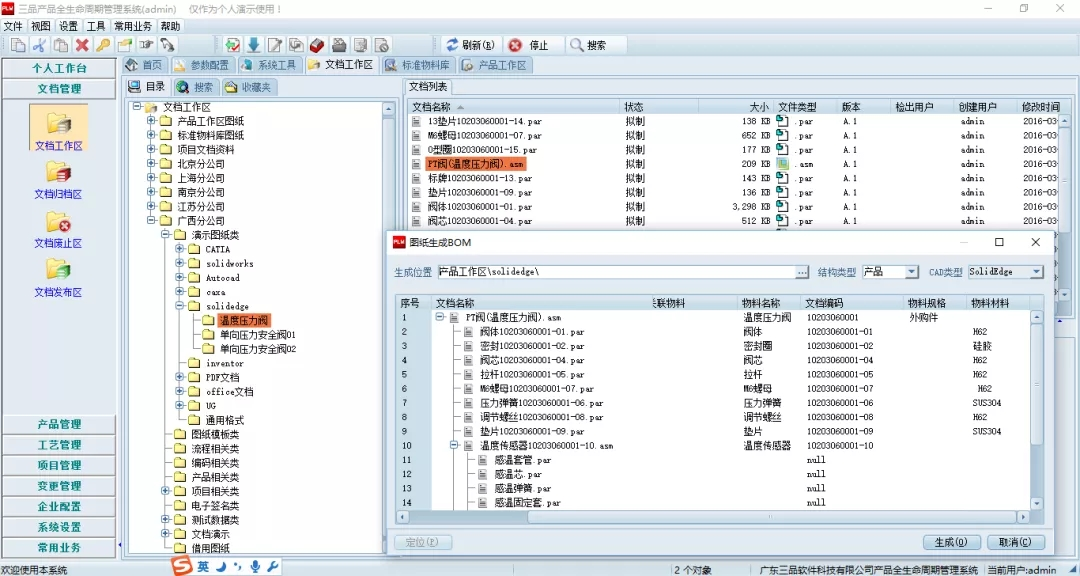

示例：在PDM系統中提取Solid Edge圖紙信息

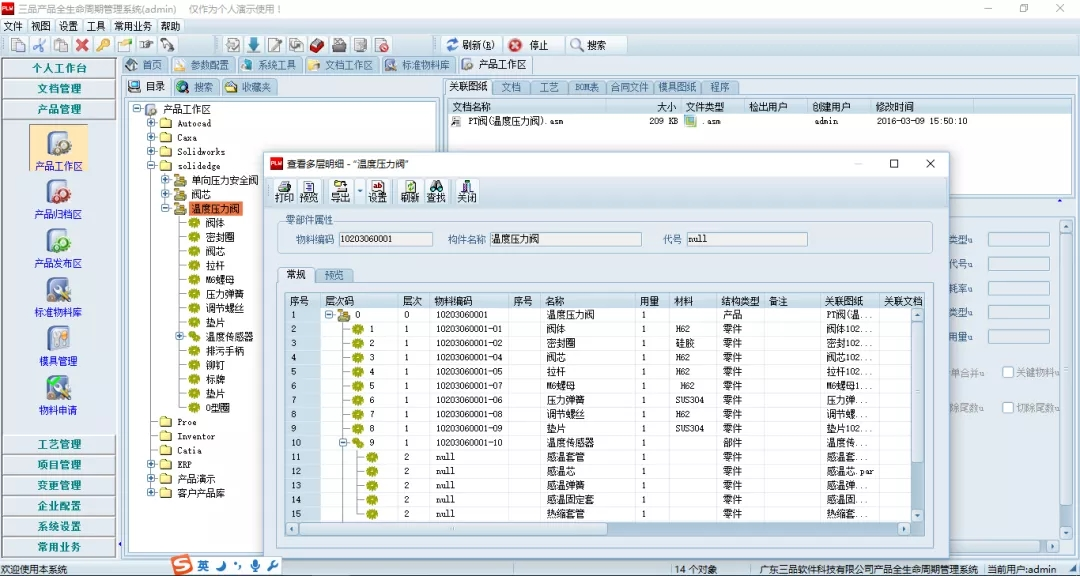

示例：在PDM系統中查看多層明細表（BOM清單）

總之，通過PDM與CAD集成，可以確保設計工具與PDM之間雙向的數據交流，使得從圖紙設計開始，就能得到PDM系統的強大支撐，支持在三維設計環境中完成借用、裝配等復雜的設計場景，極大提升了設計效率。通過CAD集成，系統可以讀取設計圖紙標題欄和明細欄中零部件信息并自動生成產品BOM，在PDM系統中進行有效管理，以確保設計BOM的完整性、正確性和一致性，為ERP運行提供了準確的基礎數據。
