因此，企業亟需搭建并實施一套權責清晰、流程嚴謹、執行高效的圖紙管理系統，明確設計、審批、變更及分發各環節的責任分工，提升流程效率，保障技術的準確性、合規性及過程可控性，筑牢質量與安全防線，為企業的穩健發展提供堅實支撐。

本文以三品PLM系統為例，闡述如何將圖紙審批變更外發流程固化為電子化流程，解決以往項目任務輸出與事務審批協同效率低下的痛點，使之成為項目團隊的規范化協同平臺，顯著提升工作效率。

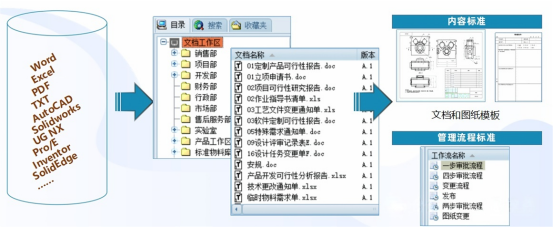

圖紙電子化管理的操作基礎

在應用具體圖紙管理流程前，需熟悉三品PLM系統的基本操作邏輯，為流程執行提供支撐:

（一）任務跟蹤與文檔創建

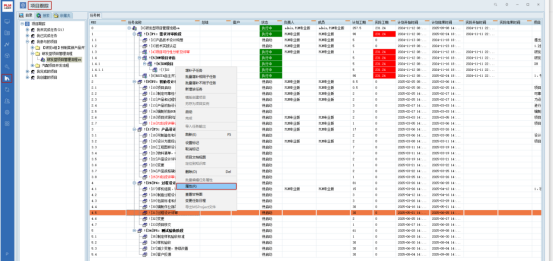

用戶登錄三品PLM系統后，單擊【項目管理】>【項目跟蹤】，選擇“我參與的任務”，即可查看當前負責的項目及任務清單。

（二）文檔編輯與版本控制

選擇負責的任務，【右鍵】>【屬性】，彈出任務屬性對話框。切換到“任務輸出”標簽頁，可在此創建新文檔或導入現有文檔。

新增文檔后，選中該文檔，【右鍵】>【生命周期】>【檢出】，即可進行編輯。編輯完成后保存文件，并執行【檢入】操作，完成版本更新。

（三）啟動審批流程

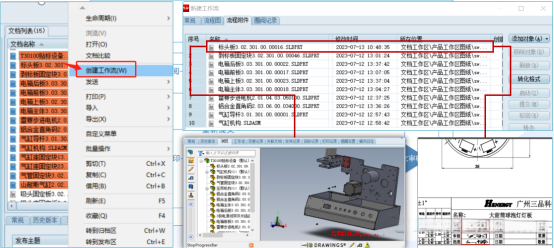

在“任務輸出”標簽頁下，選中已完成編輯或導入且需要審核的文件(如設計圖紙)，【右鍵】>【創建工作流】，即可啟動對該文件的審批流程。

圖紙管理流程詳解

基于上述操作基礎，下面介紹圖紙生命周期中最關鍵的三大流程:設計審批流程、變更管理流程、外發控制流程。這些流程在三品PLM系統中均可配置為電子化工作流，實現自動化流轉與監控。

(一)設計圖紙審批流程:確保設計合規與準確

設計圖紙完成后，需經過嚴格的多級審核才能進入下一階段或正式發布。優化此流程的核心目標是提高審核效率、提升審核質量并加強各方溝通協作。

1、設計人員提交圖紙：設計人員完成圖紙設計并自檢后，在三品PLM系統中通過“創建工作流”功能將圖紙?zhí)峤唤o相關部門或負責人啟動審核流程。

2、初步審核：由設計團隊內部的校對人員或相關專業人員負責。重點檢查圖紙的完整性、準確性和規范性，包括尺寸標注、技術要求、圖例使用、制圖標準符合性等基礎要素是否正確無誤。

3、專業審核：根據圖紙涉及的專業領域，由對應的專業工程師或資深專家進行深度審核。

4、綜合審核：由項目負責人或相關部門負責人組織進行。此環節從整體項目角度出發，協調各專業接口，審查不同專業圖紙之間的協調一致性，評估設計對項目成本、進度、安全、環保等目標的整體影響。

通過電子化審批流程，三品PLM系統可自動通知相關人員、匯總意見、追蹤閉環。

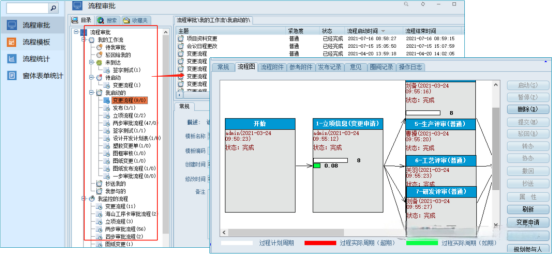

5、流程啟動與流轉：在“創建工作流”對話框中選擇預設的“設計審批流程”，單擊【確認】。在“新建工作流”對話框中，單擊【應用】，切換到“流程圖”標簽頁，確認流程步驟無誤后，單擊【啟動】按鈕。審批流程即按預設的箭頭順序(如:提交->初審->專業審->綜合審->批準)自動流轉執行。

(二)圖紙變更管理流程:保障知識資產修改的嚴謹性

處于“歸檔狀態”或“發布狀態”的圖紙，代表企業的正式知識財庫。三品PLM系統對此類文檔進行嚴密保護，禁止直接修改屬性或數據。任何修訂需求都必須通過嚴格的變更管理流程進行，確保對知識資產的修改是在嚴謹評估和受控狀態下完成的。

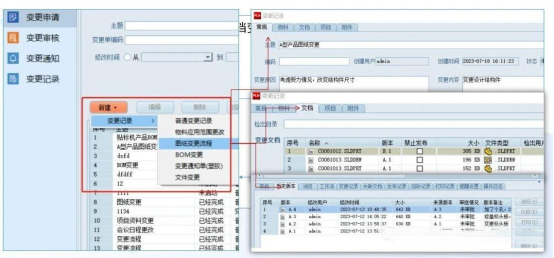

1、提出更改申請:當發現已審批發布的圖紙存在問題或需要改進時，由相關責任人在系統中發起變更流程起點，填寫《圖紙更改申請單》，詳細說明更改的原因、具體內容、預期影響范圍。

2、審批更改申請:審核通過的更改申請，提交至具有相應權限的審批人(如項目負責人、部門主管)。審批人需基于項目整體情況、資源狀況、變更緊迫性和潛在影響作出最終決策。

3、實施更改:獲得批準的更改申請，三品PLM系統會將關聯圖紙狀態調整為可修改(如自動檢出給申請人)。設計人員根據批準A的更改要求進行修改，并在圖紙上清晰注明更改標記、版本號、更改日期和更改人信息。修改完成后，執行【檢入】操作。

4、重新審核與審批:更改后的圖紙必須重新經歷完整的審核與審批流程(即回到“設計圖紙審批流程”)，確保更改內容的正確性、合規性，以及與原始批準圖紙相關部分的協調一致性。

(三)圖紙外發審批流程:控制信息分發與安全

將企業內部圖紙?zhí)峁┙o外部方，涉及信息安全與知識產權保護，必須嚴格管控。

1、提交外發申請：當業務需要(如委托加工、客戶確認、報建報批)需外發圖紙時，由相關責任人(如項目經理、銷售工程師)在三品PLM系統中發起外發申請流程。申請需明確說明外發原因、接收方詳細信息(單位、聯系人)、外發圖紙的具體內容與范圍(圖號、版本)、外發方式及時限要求。

2、審核外發申請：申請?zhí)峤缓螅上嚓P部門(如設計部門確認技術版本、法務/保密部門評估風險、項目部確認必要性)進行審核。重點評估外發的業務合理性、安全性，檢查圖紙是否包含敏感信息、核心技術或知識產權內容，確認外發范圍是否恰當。

3、審批外發申請：審核通過的外發申請，提交至具有外發審批權限的責任人(如部門總監、分管領導)進行最終審批。審批人依據公司保密規定、信息安全政策和項目具體情況作出是否批準的決定。

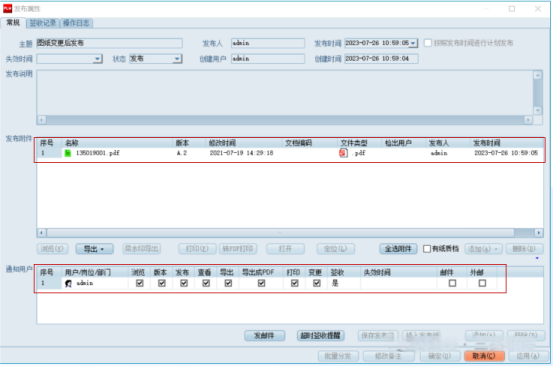

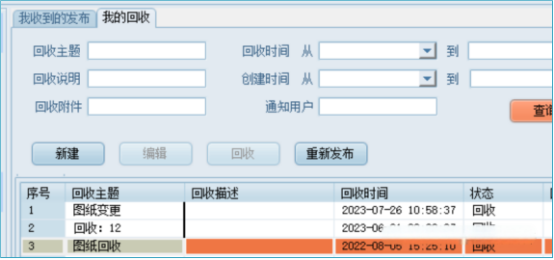

4、發布與外發執行：審批通過后，在系統中對外發圖紙執行【發布】操作。“發布”操作會確定最終外發版本(文檔狀態變?yōu)殒i定狀態，圖標呈現綠色，不可再編輯修改)，并可填寫發布。系統管理員或授權人員根據審批結果和發布記錄，通過安全可靠的渠道將圖紙外發給指定接收方，并詳細記錄外發時間、接收方確認回執等關鍵信息，確保全過程可追溯。
