plm管理系統

PLM產品生命周期管理系統是一套集成化的信息管理框架，旨在協調產品從概念設計到報廢回收的全過程。其核心價值在于通過標準化流程、集中化數據管理和跨部門協作，提升產品開發效率、降低成本并確保質量一致性。本文將從技術實施角度，詳細分析PLM系統所制定的關鍵流程及其實現機制。

一、產品數據管理流程

PDM產品數據管理是PLM系統的核心模塊，負責管理所有與產品相關的結構化與非結構化數據。其流程設計包括：

1. 數據創建與捕獲：通過CAD/CAE集成接口自動捕獲設計文件，并為每個文件生成唯一標識符。元數據（如版本、作者、創建時間）通過預定義模板自動寫入數據庫。

2. 版本控制：采用分支-合并模型管理設計變更。每次修改生成新版本（如v1.1.2），歷史版本通過增量存儲技術減少冗余。版本狀態（工作中、審核中、已發布）通過狀態機實現流轉控制。

3. 權限管理：基于角色的訪問控制模型定義數據權限。例如，設計人員擁有讀寫權限，質量工程師僅擁有審核權限。權限策略通過XML配置文件實現動態加載。

二、工程變更管理流程

工程變更請求ECR與工程變更訂單ECO是PLM標準化流程的關鍵組成部分：

1. 變更發起：用戶提交ECR，系統自動生成變更請求ID并觸發工作流引擎。請求需關聯受影響的產品結構節點和變更原因分類（如設計錯誤、法規要求）。

2. 影響分析：系統通過關系型數據庫的級聯查詢功能，自動檢索變更影響的上下游數據。分析結果以JSON格式推送至相關部門。

3. 審批路由：基于規則引擎動態分配審批路徑。例如，成本變更超過5%需財務部門會簽，所有審批節點通過數字簽名確保法律效力。

4. 閉環執行：ECO發布后，系統自動鎖定舊版本數據，并向MES/ERP系統發送事務消息觸發生產數據更新。

三、物料清單管理流程

BOM物料清單的多視圖管理是PLM與ERP系統集成的重點：

1. 設計BOM到制造BOM的轉換：通過ETL工具提取設計BOM中的裝配關系，并基于工藝規則庫生成制造BOM。系統使用圖數據庫維護組件依賴關系。

2. 變型配置管理：采用基于規則的條件變量驅動BOM變型。配置規則通過布爾邏輯表達式存儲于數據庫，支持前端可視化配置器實時渲染。

3. BOM差異分析：通過算法對比不同版本BOM的結構差異，并生成增量報告。報告支持SVG格式的可視化差異高亮顯示。

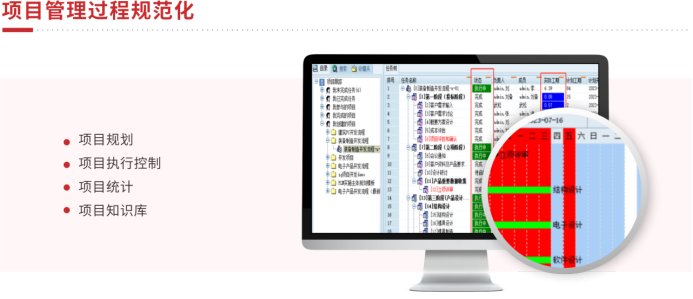

四、項目管理流程

PLM中的項目管理聚焦于產品開發過程的階段控制：

1. 階段門限模型：將項目分為概念、計劃、開發、驗證、發布五個階段。每個階段設置交付物檢查清單，系統通過API與項目管理系統同步任務狀態。

2. 資源調度：基于臨界路徑法計算任務時間緩沖，并通過遺傳算法優化資源分配。資源池數據實時從HR系統同步。

3. 風險監控：通過自然語言處理引擎分析項目文檔中的風險關鍵詞，自動觸發風險預警事件至責任人郵箱。

五、合規性與質量管理流程

針對航空航天、醫療等強監管行業，PLM需嵌入合規性驗證流程：

1. 法規條款映射：將法規文本分解為可執行檢查項，并與設計參數建立關聯關系。數據庫使用語義網絡技術存儲條款間的邏輯關系。

2. 自動化審計追蹤：所有數據操作記錄于區塊鏈架構的不可篡改日志中，每條記錄包含時間戳、用戶哈希值及操作前/后數據快照。審計報告支持RFC 3161時間戳協議。

3. 測試用例集成：通過OPC UA協議與測試臺集成，實時采集測試數據并與設計允差進行比對。偏差超過閾值時自動創建不合格品報告。
