在工程設計、建筑、制造及眾多依賴精密圖紙的行業中，圖紙作為核心知識資產和數據載體，其管理效率直接關系到項目成敗、成本控制與協作效能。傳統基于紙質或分散電子文件的管理模式，已難以應對海量圖紙數據、頻繁變更與協同作業的現代需求。圖紙管理軟件應運而生，成為組織實現數字化轉型、提升工程數據治理能力的關鍵工具。

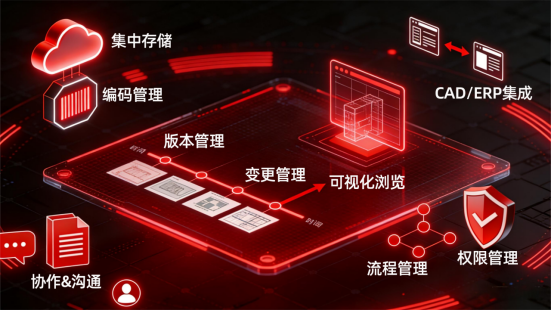

圖紙管理軟件核心功能模塊分析

圖紙管理軟件并非單一工具，而是一個集成化的系統，其功能模塊共同構建了一個從創建到歸檔的全生命周期管理環境。

1. 圖紙存儲與結構化管理模塊

此模塊是軟件的基礎。它提供集中、安全的電子倉庫，取代分散的文件夾存儲。核心在于支持按項目、產品、階段、專業等維度建立結構化的數據模型（如文件夾樹、元數據分類），實現圖紙的邏輯歸類。版本控制是重中之重，確保每一次修改都生成新版本并保留歷史記錄，防止版本覆蓋與混淆。同時，支持多種格式（如DWG、DXF、PDF等）的解析與輕量化瀏覽，使非專業查看人員無需安裝大型設計軟件即可查閱圖紙。

2. 工作流與變更管理模塊

該模塊規范圖紙從創建、校對、審核、批準到發布的全過程。用戶可以定義可定制的工作流，自動將任務分配給相應責任人，并跟蹤審批狀態。變更管理通常與版本控制深度集成，任何修改請求（如工程變更單）需通過流程驅動，確保變更受控、可追溯，并自動關聯受影響的相關圖紙與文檔。

3. 權限管理與安全控制模塊

基于角色的訪問控制是該模塊的核心機制。系統管理員能夠為不同用戶或用戶組（如設計師、審核員、項目經理、外部承包商）精確設定對特定圖紙或文件夾的權限，包括查看、編輯、下載、刪除、打印等。所有操作均被詳細記錄于審計日志中，確保數據安全與合規性，滿足知識產權保護與行業監管要求。

4. 檢索與瀏覽模塊

高效的檢索能力是提升使用效率的關鍵。該模塊支持基于圖紙編號、名稱、項目、設計者、日期等元數據進行快速搜索。高級功能包括全文檢索、相似性搜索，以及二維/三維圖紙的輕量化可視化瀏覽，支持測量、剖視、圖層控制等操作。

5. 協同與協作模塊

現代項目往往涉及多地點、多團隊協作。該模塊提供基于網絡的協作環境，支持在線批注、紅線標記、評論與討論，所有反饋均與圖紙版本關聯，確保溝通上下文清晰。部分軟件集成即時通訊或與協作平臺接口，促進實時溝通。

6. 集成與互操作性模塊

圖紙管理軟件的價值在于連接信息孤島。該模塊提供應用程序接口或標準接口，實現與計算機輔助設計軟件、產品生命周期管理/企業資源計劃系統、項目管理工具及辦公軟件的數據雙向流動。例如，在CAD軟件內直接檢出/檢入圖紙，或在PLM系統中調用圖紙管理軟件的數據。

7. 歸檔與分發模塊

項目完結后，該模塊支持將整套圖紙及其關聯文檔、審批記錄打包，進行符合法規要求的長期歸檔。同時，可生成受控的圖紙包，分發給施工方、供應商或客戶，分發過程可設置水印、有效期與訪問權限，保障數據對外分發的安全。

圖紙管理軟件的典型應用場景剖析

圖紙管理軟件的應用已滲透到各個工程密集型領域，其價值在不同場景下得以具體體現。

場景一：大型工程建設項目管理

在建筑、基礎設施、能源等大型項目中，涉及土建、結構、機電、管道等多個專業，圖紙數量龐大且變更頻繁。軟件通過集中存儲，確保所有參建方獲取唯一的最新版圖紙。嚴格的工作流控制設計變更流程，避免現場施工與圖紙不符造成的返工。權限管理區分設計院、總包、分包與監理方的數據訪問范圍。跨地域的在線協作與批注功能，極大提升了設計交底與問題解決的效率。

場景二：離散與流程制造業的產品設計與生產

在機械、汽車、航空航天等離散制造業，圖紙與三維模型是生產制造的法定依據。軟件與PLM/CAD深度集成，管理從概念設計、詳細設計到工藝工裝的全部技術資料。版本控制確保生產線使用正確的圖紙版本。對于化工廠等流程行業，軟件用于管理管道儀表流程圖、設備布置圖等，并與資產管理系統聯動，確保圖紙與實物資產狀態同步，為維護、檢修與安全合規提供準確依據。

場景三：設施管理與運維

建筑或工廠交付后，進入漫長的運維階段。軟件作為“數字孿生”的可視化信息載體，存儲并關聯竣工圖紙、設備手冊、維護記錄。運維人員可快速檢索特定區域或設備的圖紙，在執行巡檢、維修、改造任務時參考。任何運維過程中的圖紙修改，都通過變更管理流程更新，保證圖紙與設施實際狀態的一致性，提升運維安全性與資產價值。

場景四：專業設計機構與內部知識管理

對于建筑設計院、工程公司等，圖紙是其核心知識資產。軟件不僅管理當前項目，還構建了機構級的知識庫。通過對歷史項目圖紙的結構化歸檔與高效檢索，設計師可以復用以往的設計成果與經驗，促進知識沉淀與傳承，提升整體設計效率與質量。同時，嚴格的權限與分發控制保護了機構的知識產權。

場景五：合規性與審計準備

在制藥、醫療器械、核工業等強監管行業，法規要求對設計記錄進行嚴格的全生命周期追蹤與管理。圖紙管理軟件提供的版本歷史、完整的審批流程記錄、不可篡改的審計追蹤以及安全受控的訪問日志，能夠系統性地滿足GMP、FDA 21 CFR Part 11等法規的符合性要求，為應對審計提供完整、可靠的證據鏈。

結論

圖紙管理軟件已從簡單的文檔存儲工具，演變?yōu)橹喂こ膛c制造領域核心業務流程的關鍵信息基礎設施。其通過集成化的功能模塊——從結構化存儲、流程控制到安全協作與系統集成——系統地解決了圖紙在準確性、一致性、安全性與可追溯性方面的管理挑戰。在不同應用場景中，該軟件的價值具體化為減少錯誤、縮短周期、降低成本、強化協同與保障合規。
